DCP-8040
DCP-8045D
HL-5130
HL-5140
HL-5150D
HL-5150DLT
HL-5170DN
HL-5170DNLT
MFC-8220
MFC-8440
MFC-8840D
MFC-8440DN

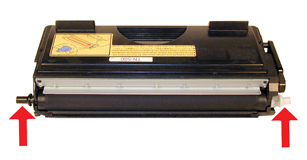

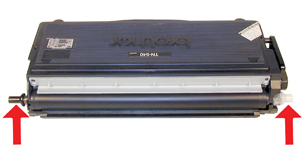

有两种卡盒可用于这几种机型，一种是标准容量卡盒，TN-540（欧洲市场为TN-3030），装140克墨粉，寿命为3,500页；另一种是高容量卡盒，TN-570（欧洲市场为TN-3060），装200克墨粉，寿命为6,500页。鼓部件是全新的，零件号为#DR-510，在以后的文章中还会提到它。图1～9展示了TN-460、TN-560和TN-570卡盒间的差异。
和TN-460卡盒一样，这种高容量卡盒之所以能够靠多装50%的墨粉而使打印容量扩大一倍完全是因为这个引擎上有一个独特的墨粉检测系统。这些卡盒通常在粉仓内还剩下80克墨粉时就会一直显示无粉，并拒绝继续打印！此时若摇动几下卡盒，还可以再打印25—30页，然后打印机再次关机。
在加粉之前，必须将粉仓中剩余的墨粉（80克左右）清除干净，否则会产生底灰。除了会污染粉仓外，还会污染鼓卡盒的清洁部分，从而又对粉仓产生二次污染。
鼓卡盒的清洁部分包括一个清洁毛刷和一个回收刮板。清洁毛刷在一个打印周期中会带上两种相反的电荷，它先把鼓上的残余墨粉吸走，然后再把毛刷上的墨粉推回到鼓上，最后再从鼓上送回到粉仓中。所有这一切都是按一定的时间程序完成的，不影响打印过程。如果清洁毛刷被废粉污染，将不能带电，毛刷也就不能保持自身的清洁，这将会产生底灰。被墨粉污染后的特性似乎是，它能接受大量清洁鼓的电荷，但又完全不能接受那些清洁毛刷自身的电荷。一个工作正常的清洁毛刷在任何给定的时间内都只带有少量的墨粉，一旦毛刷被污染，其上的墨粉将累积，情况会更糟。
由于显影辊与鼓直接接触，一些墨粉会被转移到卡盒的粉仓内，一旦使用坏的卡盒打印，鼓部件会被污染。甚至当你换上性能很好的再生卡盒或新的OEM卡盒时，鼓部件也会把一些废粉带进新的粉仓中，从而再次引起底灰，两个卡盒都会再次被污染。
粉仓中剩余80克左右的墨粉是能够保持正常带电的最低限。当换粉灯亮时，说明墨粉带电量不能达到正常所需要的值，将会产生底灰。当粉盒达到使用寿命时，打印机检测到粉仓带电量减少，并试图保持带电量。这个恒定带电量的特性保证几乎“空”了的卡盒也尽量不产生底灰。一旦打印机不能保证剩余墨粉达到最低带电量，换粉指示灯就亮了，这时卡盒仍能正常打印。如果你把这个卡盒从打印机上拆下来放置几天，然后原样再装上去，卡盒打印会变暗。这是因为打印机极力保持的带电量在放置中慢慢地被泄漏掉了，剩下的墨粉不能再接受到足够的电荷。
这该怎么办呢？
1） 让你的卡盒技术员将卡盒的粉仓彻底清洁干净。
2） 如果他们忘记了这么做，而你的卡盒又是变暗了的，则必须再次将墨粉全部清出来。（这些墨粉不能再用！）必须装入新粉。
3） 必须将鼓部件拆开，着重清洁毛刷区。这个过程虽然很简单，但一旦卡盒被污染却是非常必要的。
运行测试页、排除打印机故障以及卡盒常见问题等将在本文的末尾做简单介绍。
必备工具
墨粉吸尘器
十字头螺丝刀
小号普通螺丝刀
尖嘴钳
需要备件
Brother 5150黑色墨粉（TN540，（TN3030）墨粉140克，TN570，（TN3060）墨粉200克）
擦拭用软麻布
墨粉磁性擦拭布
白色锂基润滑脂
1） 用吸尘器吸净卡盒外部。

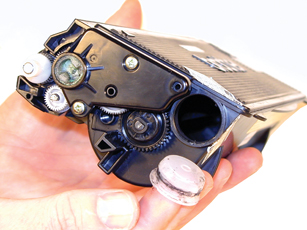

2） 从卡盒上拆下灌注塞，倒出残粉，吸或吹净卡盒。保证齿轮区干净，清掉齿轮齿上的墨粉，以避免损坏齿轮的齿或引起杂音。我们发现清除废粉的最好方法是用压缩空气吹，但要用一只手盖在齿轮系上以保护齿轮，见图10。

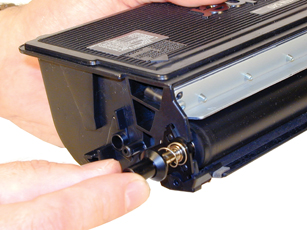

3） 在静辊的无齿轮侧，撬开用黑色弹簧加载的塑料轴，见图11。
7） 拆下E形卡环和小齿轮，见图15。
8） 在静辊清洁刮板侧，辊的端部和卡盒塑料护圈的里面还有一个小板。在护圈的外面找到一个小圆孔，将孔内的圆形凸台向里压，在向里压的同时将小板撬起来，使板和辊都松开，见图16和图17。
9） 拆下静辊部件，见图18。
10）用吸尘器将刮板和泡沫输纸辊吸干净。我们并不主张拆下刮板，因为这样会触动静辊的毛毡密封。一旦使用新的刮板，要格外小心，不要撕裂密封以防泄漏。将多余的墨粉吹掉，再用软布擦拭，这样就很容易将刮板清洁干净了，注意不要留下任何纤维屑！见图19。
11）检查磁辊毛毡，如果它被压平了（有光泽），用小螺丝刀将表面弄毛，见图20。
