2010年，投影界最火爆的产品莫过于微型投影机，轻巧便携，随时随地使用，多功能多用途，还是馈赠的精美礼品。三星H03，就是今年的明星微投，棱角分明的机身，精巧可爱，爱不释手或许是它的最好评价。

解密微投

　　三星H03体积四四方方，7厘米×2.75厘米×7厘米，重量与手机相当，含电池仅为210克。当投影，时尚先锋;当玩具，相当有趣;当礼物，很有面子。眼前一亮之时，焦点非你，而是H03。

长宽高不超过7厘米 不含电池重量小于手机

　　面对如此轻巧的机身，是否想窥伺其玄机？三星H03，拥有微投中最全的功能，如何实现？没有见过微投的内部构造，里面都有些啥惊喜？

功能全面

　　我们只有亲自动手，才能解开其中的谜题。

　　在动手拆解前，要先做好准备工作。

官方标称 卸下电池

　　首先，卸下标配的电池。H03标配的电池容量为1095毫安时，官方标称可使用2小时，根据我们多次使用，一般也就1小时略长。虽然H03是微型投影机，但是相对而言，显示设备的功耗还是很大的。笔记本功耗大户是CPU，还有就是显示屏;投影机功耗大户是灯泡，还有散热风扇。

寻找合适的刀

　　桌子板凳没有要求，关键是趁手的工具。螺丝刀比较好找？小螺丝刀并不常用，我们实行拿来主义，借了1.5套来行凶。合适的刀头，需要搜索一下。相机、三角架、镜头布等一切准备就绪。

　　其实，不管拆解啥东西，关键是要细心，还有就是耐心。想想100多年前的钟表匠，一直深感惭愧，我们拆的东西，都是小儿科，very easy。

要细心

要有耐心

要有信心

　　先仔细看清楚标识，或许说明书也有帮助;往往说明书只是摆设，等同于包装纸壳。

一般，大厂的产品，尤其是国际品牌，在产品的连接处或安装螺丝处皆有标识。昔日的笔记本王者THINKPAD，在每个的螺孔旁皆有标识，且可以区分螺丝的长短粗细，并且IBM官方网站提供有详细的拆解说明，图文并茂。

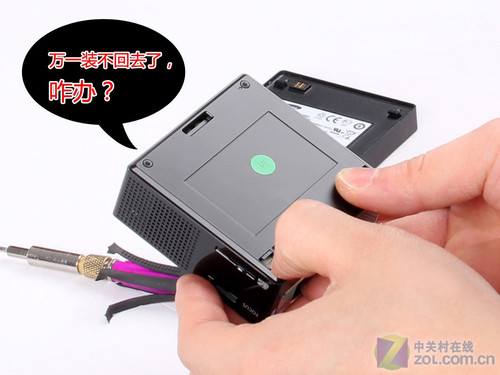

卸去垫脚的螺孔

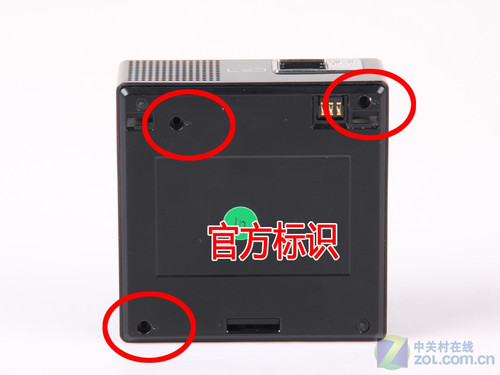

　　老款THINKPAD的用户，在H03背面又可以看见熟悉的标识。H03底部共有三颗螺丝，分别有标识。既然有标识，可以放心动手啦。

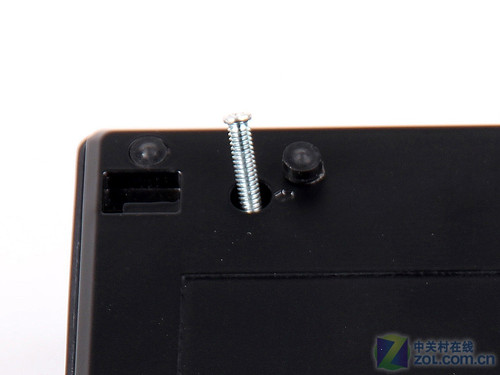

边角处的螺丝

　　在边角处，H03还设计有橡胶垫脚，封堵住了螺孔。小小的橡胶垫，既可以保持平稳，也可以减小装卸电池带来的磨损。看到此处，不禁回想起，昔日THINKPAD的每个螺孔一个封堵。如果说，昔日的THINKPAD是艺术品，今日的三星H03的做工也算得上是工艺品。

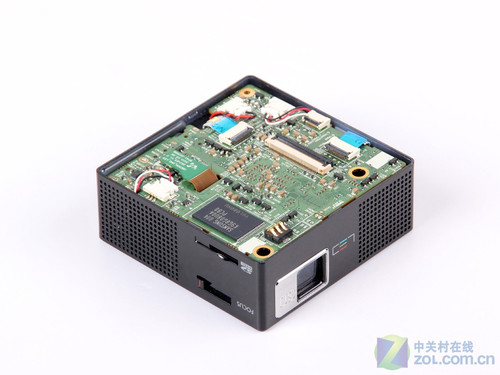

开启金属底盖，H03的内部终于显现出来。

主板

　　相对于多数电子产品，三星H03的内部做工比较扎实。

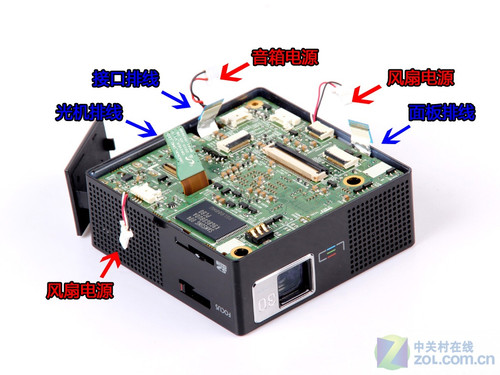

连线简介

　　中间是光机的排线，非常厚实，材质相对比较特殊;仔细看了几遍，也没有琢磨明白它的材料为何许。四边是电源排线和数据排线，通过主板边缘的缺口延伸到此。

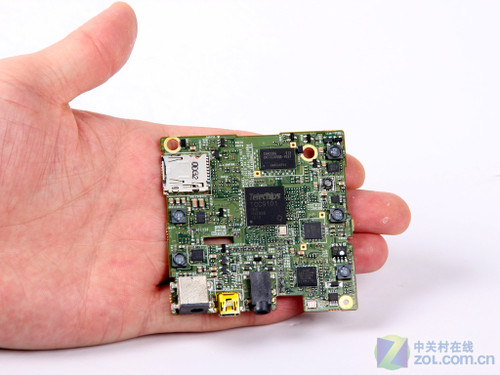

　H03的主板确实很小，不足手掌一半大。

尺寸比较 主要芯片

　　从正面看，只有一个主要的芯片，三星自家的K9G8G08U0A，采用TSOP1模式封装的闪存芯片。实际使用，H03内置1GB的存储空间。

主板背面

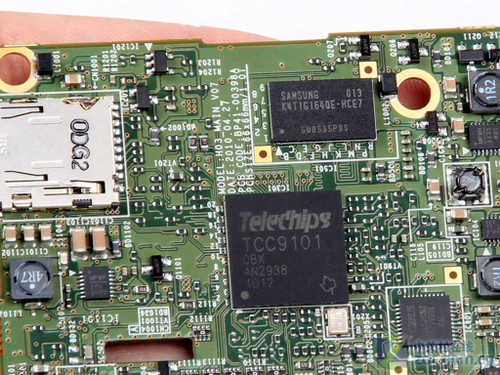

　　在主板背面，芯片较多。左上角的读卡器，非常显眼。其中，TELECHIPS TCC9101为一颗处理器，一般出现在便携类产品上，例如MP3、MP4、手机等轻便产品，主要负责视频音频的解码工作。

主要芯片

　　而K4T1G164QE-HCE7也是三星自家的产品，采用FBGA模式封装的存储芯片，主要负责处理器缓存信息的存储工作。

取下主板后，H03的机身显得格外单薄，光机、风扇、散热片等部件一览无遗。

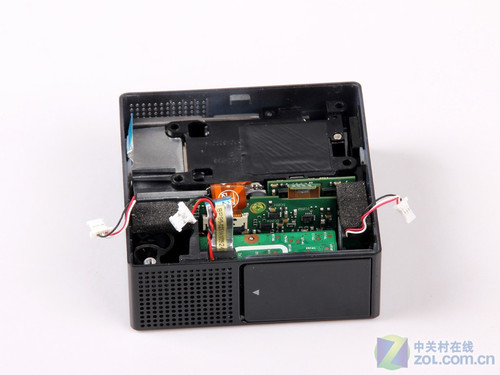

取下主板的机身

取下光机 散热片

　　取下光机的过程中，才发现光机与散热器固定在一起。后面，再提光机。

直视音箱 两个风扇

　　与镜头方向相反，在机身后部的是单声道扬声器，小喇叭口径很小，功率约1瓦。双风扇设计，两个风扇的方向为垂直布局，一个风扇负责向机身内部吹风，另一个专职负责给散热器吹风。

同类风扇 控制面板

　　通过google搜索，我们得知此同类风扇的功率峰值有15瓦，转速约500转。直立的的排线，将我们的视线引向了正面的控制面板。

由于光机被重重包围，厚实的散热器，镜头外框，散热风扇;取出光机比较困难。螺丝刀，只能放在一旁，此时指甲是唯一的工具。

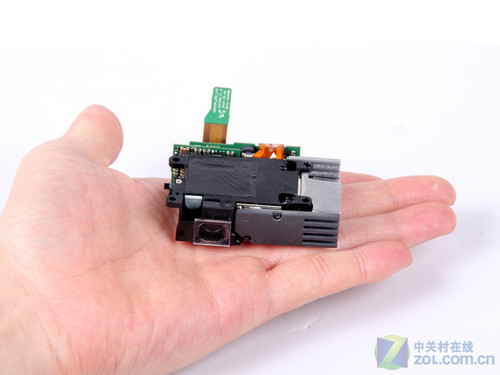

光机

　　作为微投核心部件的光机非常小，散热片层层包裹下的光机体依然显得格外玲珑。实际比较，光机尺寸，与一元硬币的尺寸相当。由于微投产品的光机，采用一体化设计，一般拆卸开，即无法还原，我们亦没有再继续拆解。

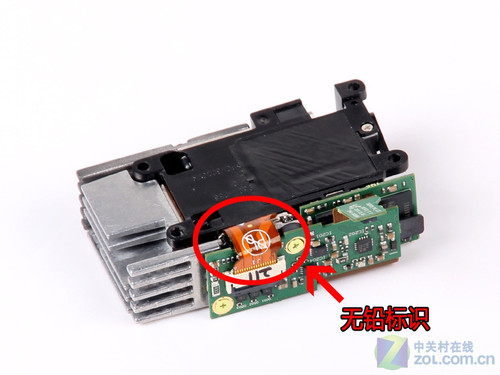

重要标识

　　光机与控制芯片间的连线上明确标识着无铅，注意环保很重要。

光机侧面

　　光机顶部的小手柄，外形很有意思。与其对应的是，机身外侧能见到的对焦拨杆。

通过此次拆机，我们进一步了解了微投的内部构造。

机身正视图 后视图

机身顶部 电池细节

　　拆解体会：

　　1，做工精细，主要体现在细节

　　2，材质，很重要

　　3，散热设计很关键

　　4，细节设计，相对小品牌的绝对优势

　　5，拆解需要细心，更重要的是耐心
