机器虽然老,但是研究了解投影机内部原理还是不错的了!

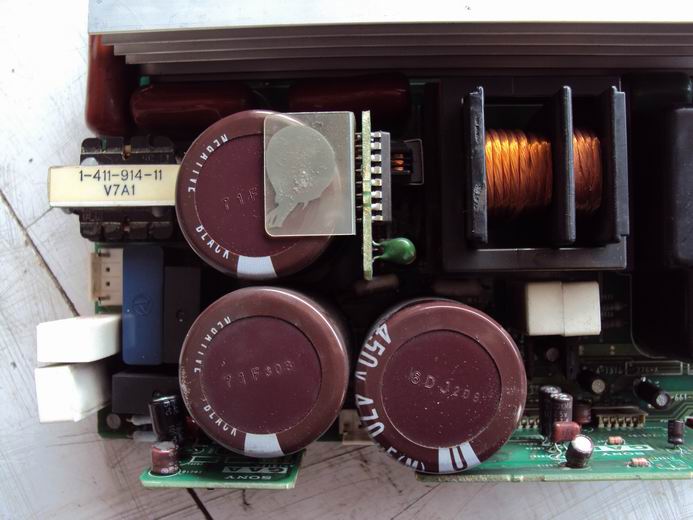

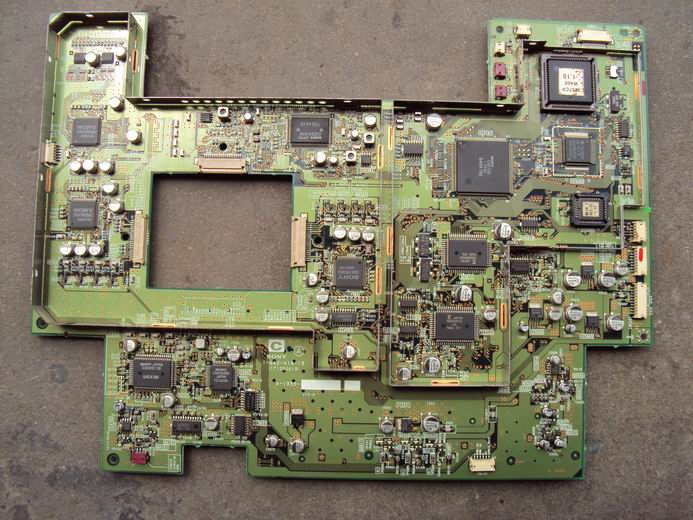

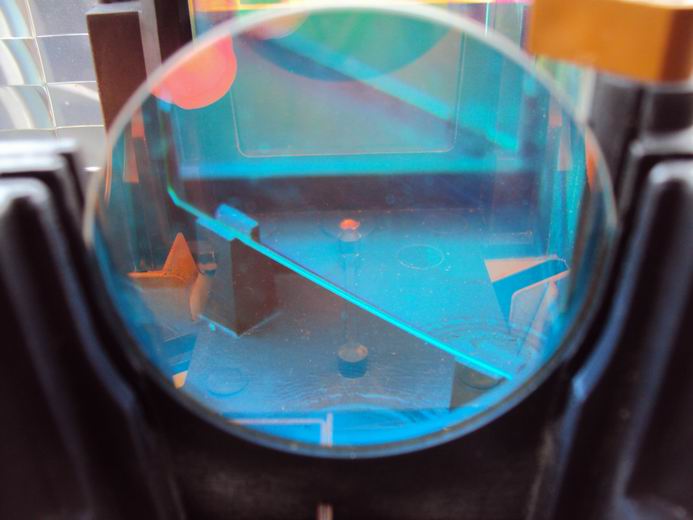

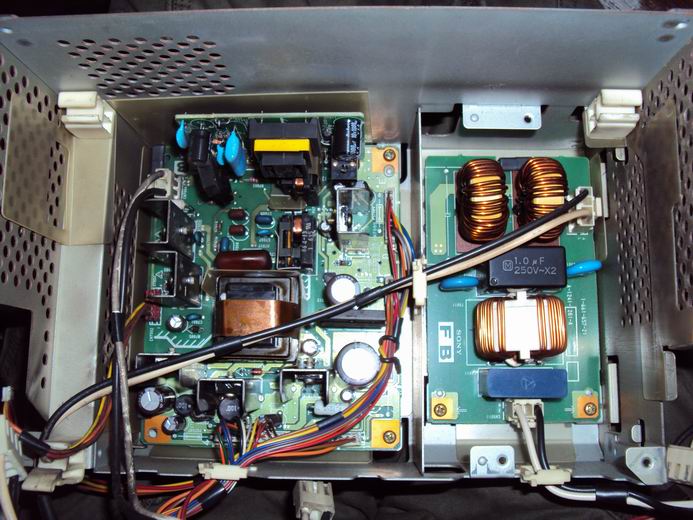

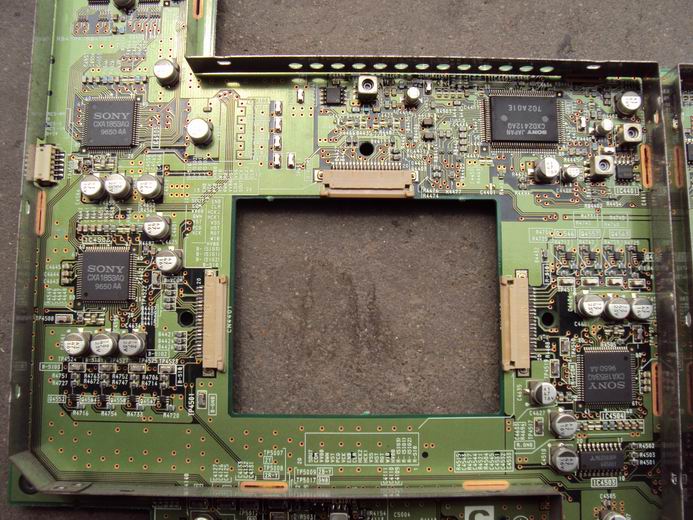

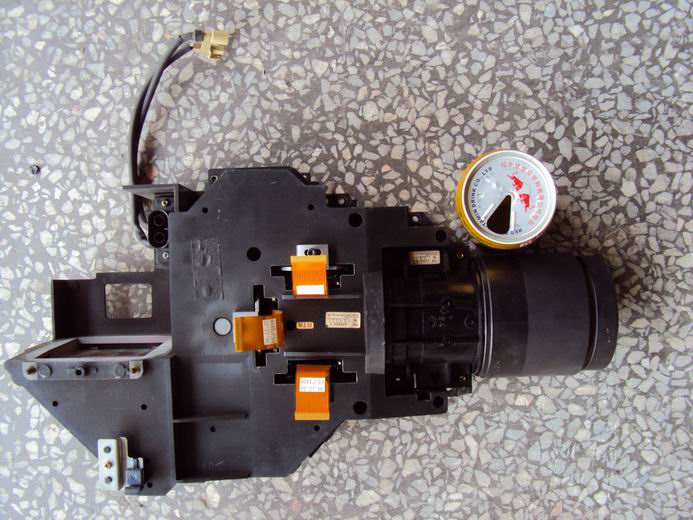

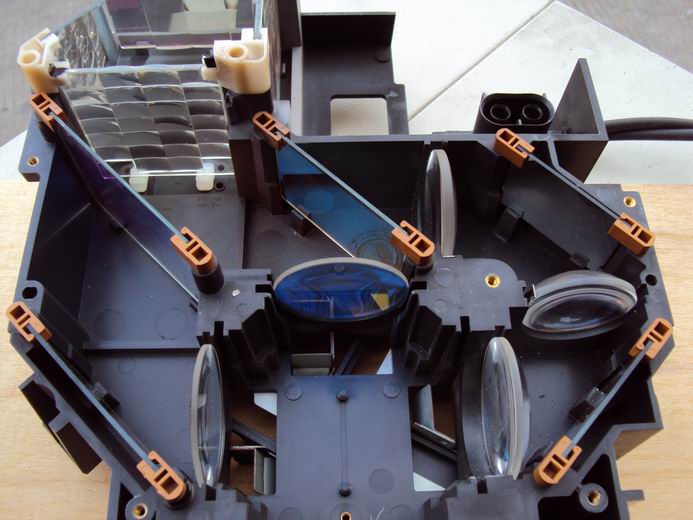

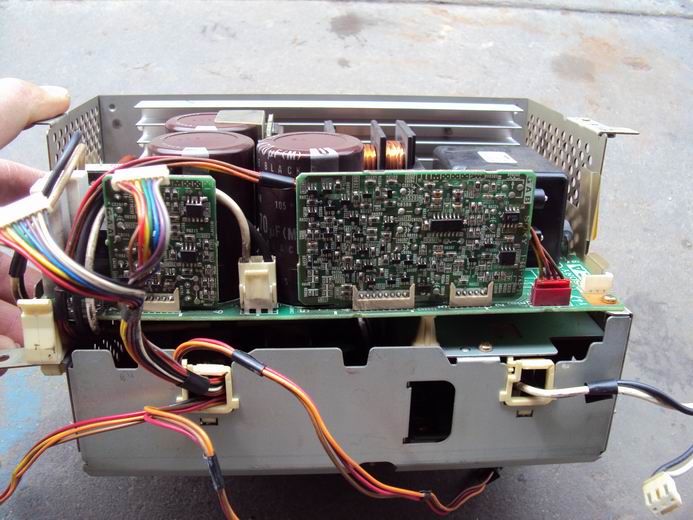

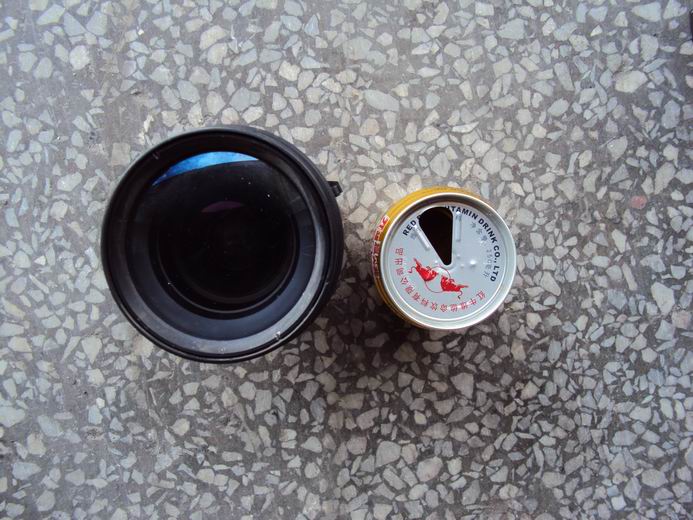

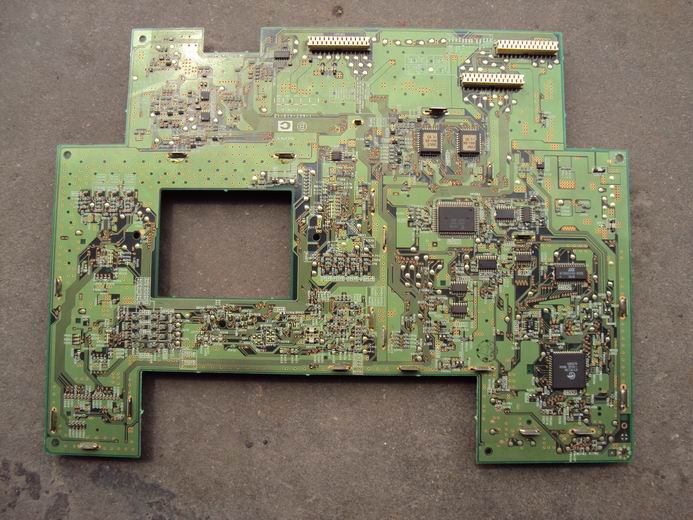

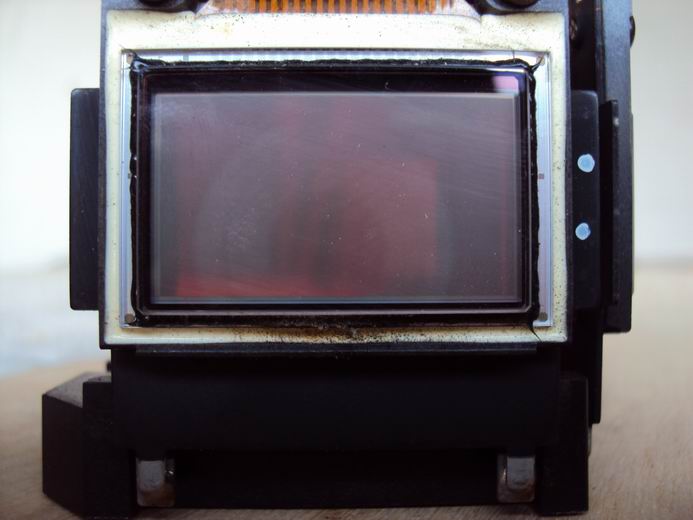

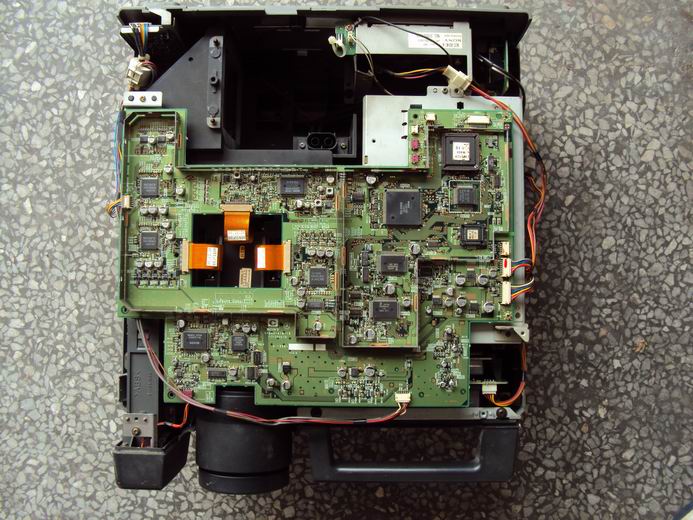

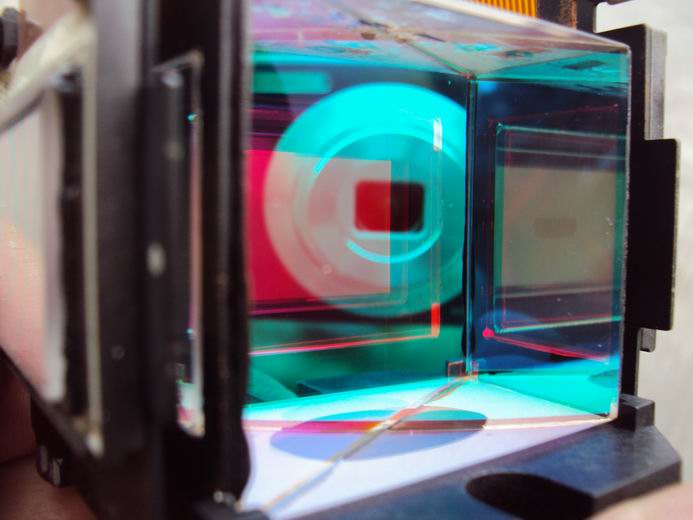

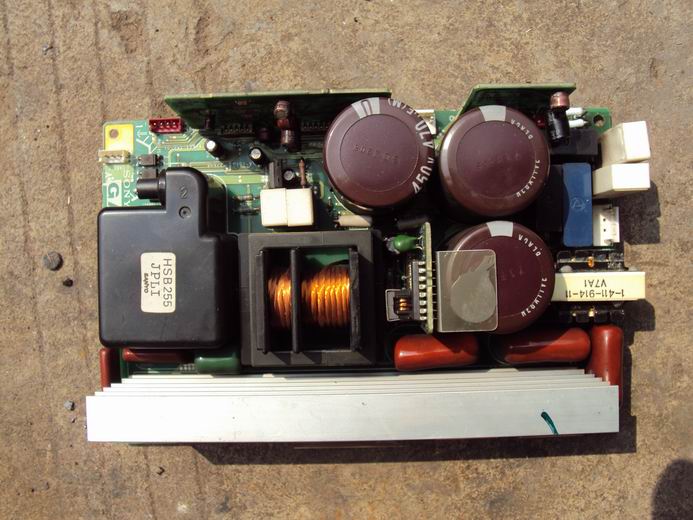

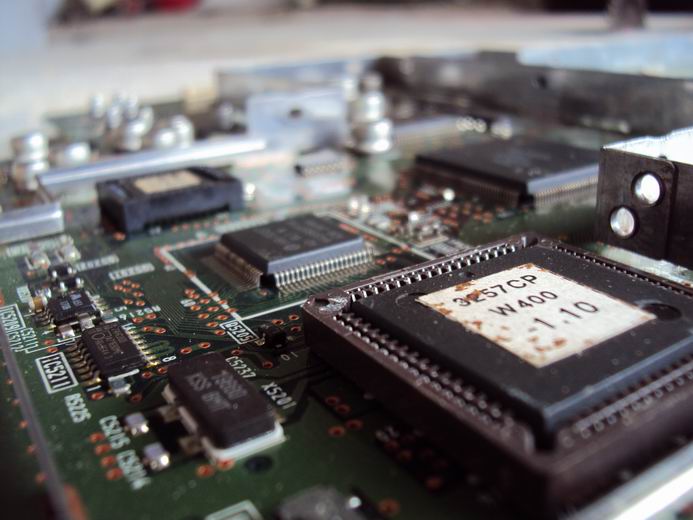

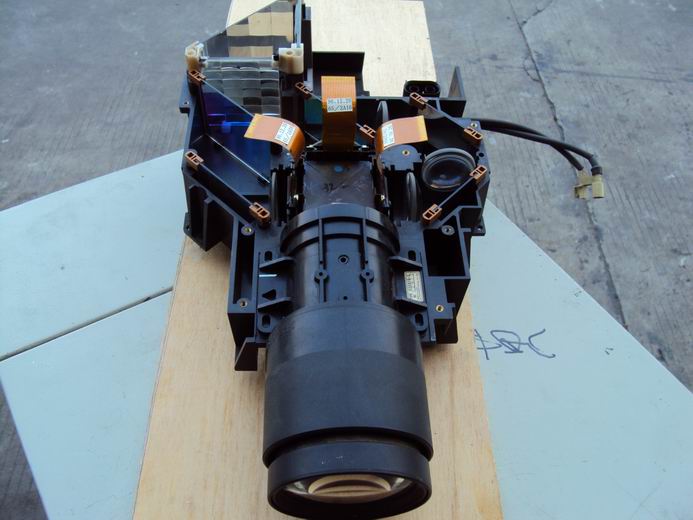

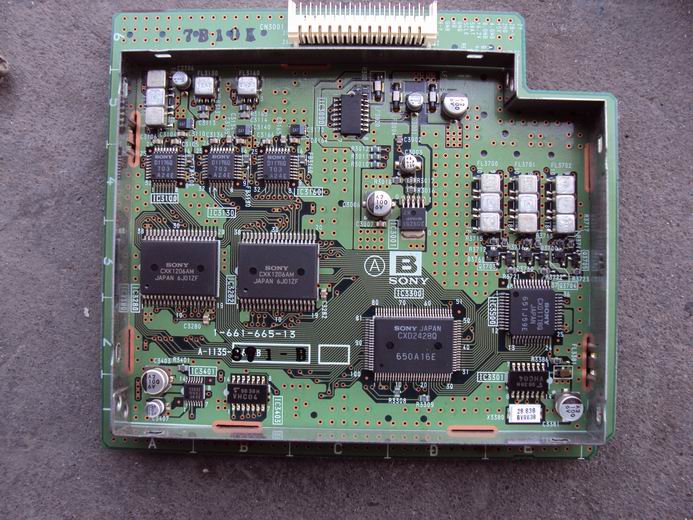

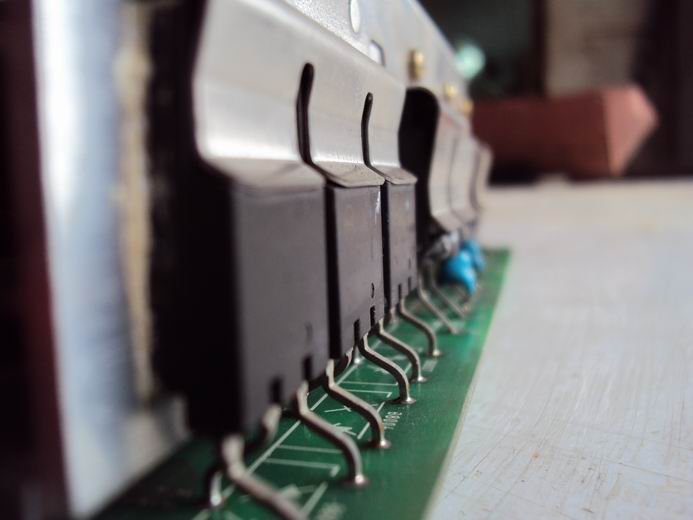

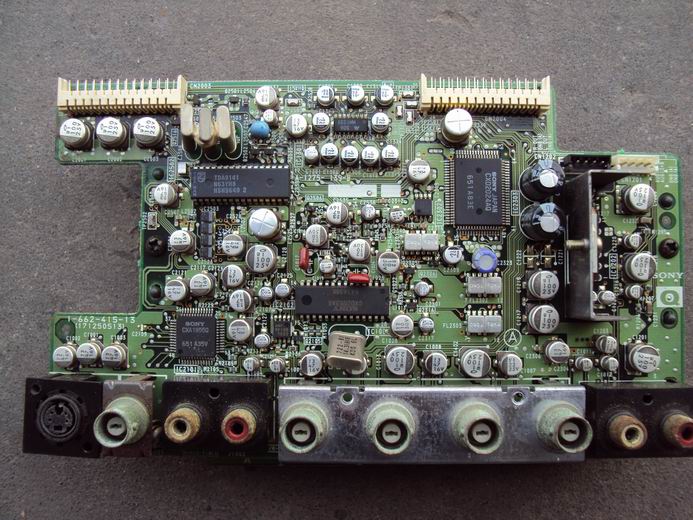

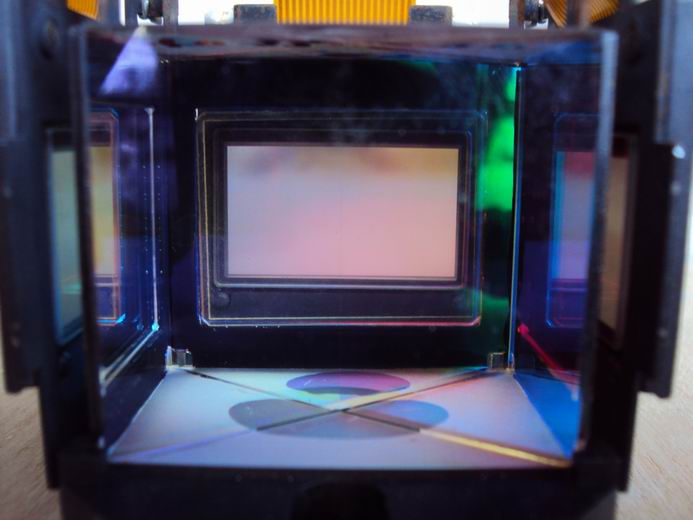

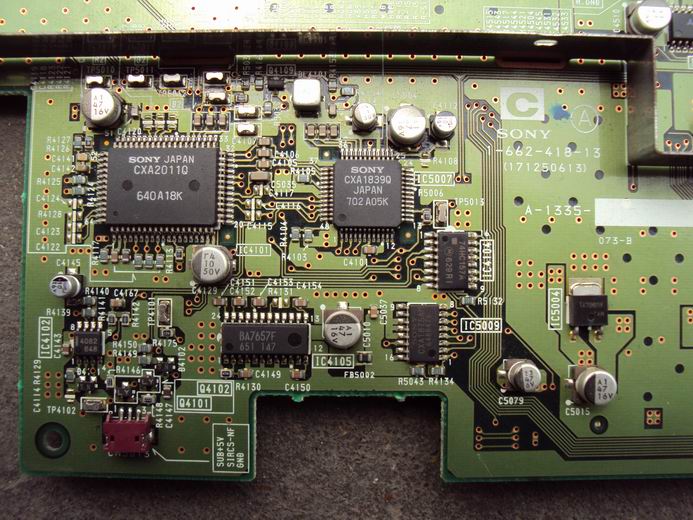

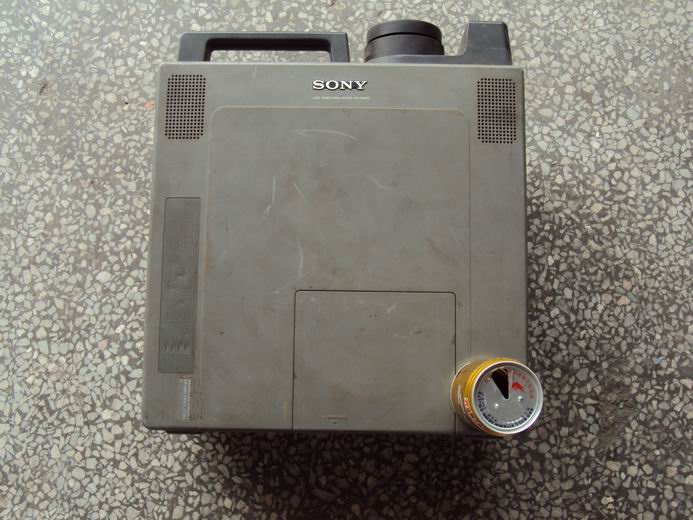

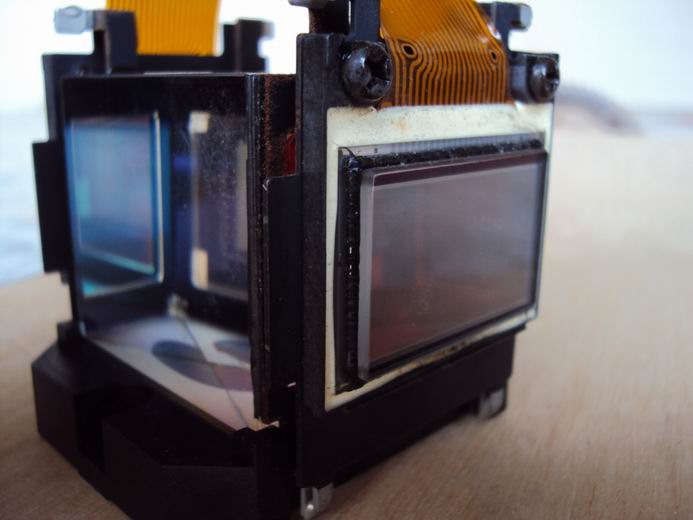

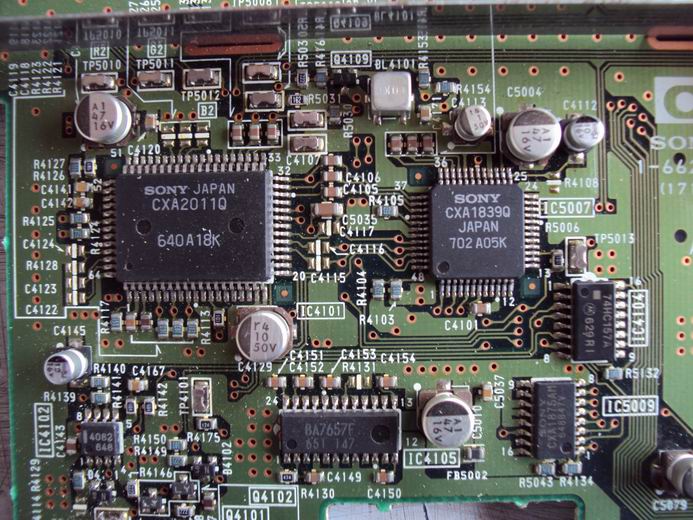

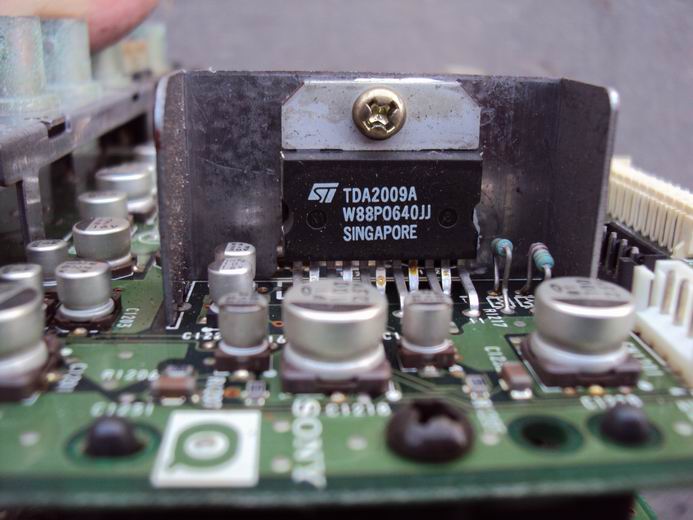

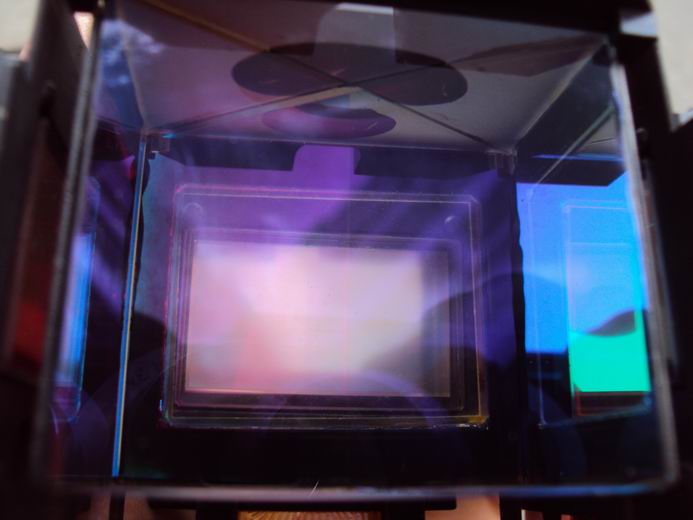

最近这几天手上无事,闲得无聊,于是翻箱倒柜,找到了一台淘汰的SONY投影机。强烈的好奇心,驱使我#操起螺丝刀,拆之!废话不多说,去片。。。 SONY VPL-W400 投影机 红牛拉罐作参照,个头很大吧?大约重10多斤。 拆开后的全景 主板 主板背面 输入接口和输入模块 这个机器有立体声扬声器的,这是输入模块上的音频放大电路。 连接主板的另一个模块。功能未知。知道的请告知。谢谢。 电源。 电源分两层,现在看到的是给投影灯泡供电的模块。灯泡功率好像是400瓦。所以那个高频变压器的非常大。 电源下层。供应机器除灯泡之外的各种电源。右边的是滤波电路? 硕大的光路和镜头 光路和镜头 光路 核心部件:4面棱镜和液晶屏 液晶屏,分辨率好像是640x480.大约1.8吋。 细节图 主板局部 主板局部1 主板局部2 主板局部3 主板局部4 液晶屏 棱镜 棱镜1 镀膜的凸镜 镜头 电源 电源散热,整流管,开关管。
