经常看到网络上很多人要各种电脑接口引脚图,这里给出部分引脚示意图: KVM延长,远程控制,鼠标键盘延长,KM延长,远程操作,电脑远程监控VGA视频延长,VGA音视频延长,VGA视频传输,A信号放大,VGA长线驱动器,VGA远程传输,VGA信号传输,VGA视频远距离传输,多媒体信息发布,楼宇广告

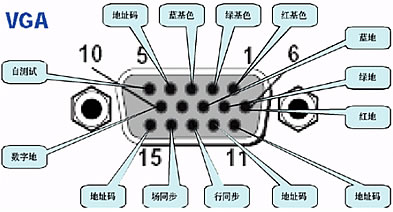

VGA的接口引脚图(孔座):
VGA管脚定义及VGA线焊接方式 引脚号 对应信号 对应焊接 1 红基色 red 红线的芯线 2 绿基色 green 绿线的芯线 3 蓝基色 blue 蓝线的芯线 4 地址码 ID Bit 5 自测试 6 红地 红线的屏蔽线 7 绿地 绿线的屏蔽线 8 蓝地 蓝线的屏蔽线 9 保留 10 数字地 黑线 11 地址码 棕线 12 地址码 13 行同步 黄线 14 场同步 白线 15 地址码 外层屏蔽 D15 端壳压接
还有一种非常适用的焊接方法:就是在 D15 两端的 5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上; 1 、 2 、 3 脚接红、绿、蓝的芯线; 13 接黄线; 14 接白线; 外层屏蔽压接到 D15 端壳。

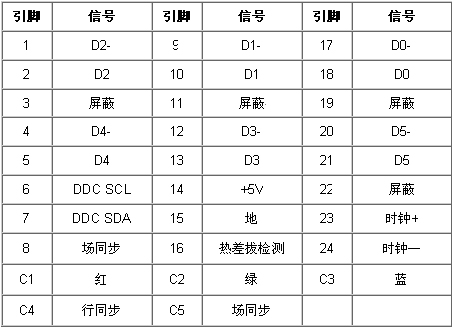

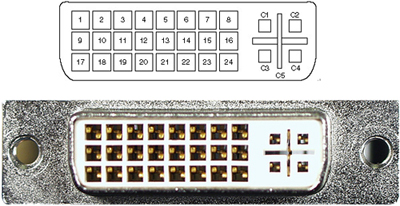

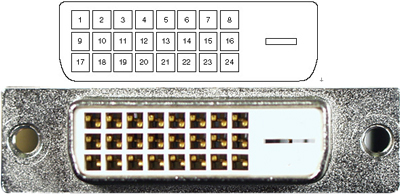

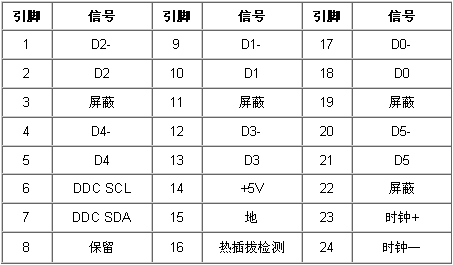

DVI-D接口示意图(转自家电网):

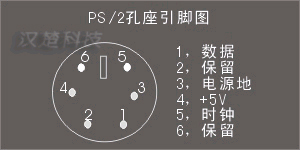

PS/2 接口示意图:

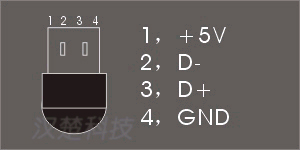

USB引脚图:Usb延长,USB信号延长,USB信号传输,USB传输,USB延长设备,USB远程使用,USB设备传输,USB信号放大,USB远程通讯
接线方式:红线:+5V 黑线:GND 白线:D- 绿线:D+

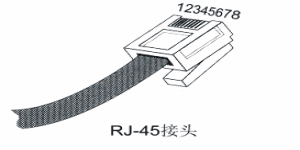

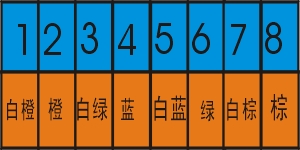

RJ45网线顺序:

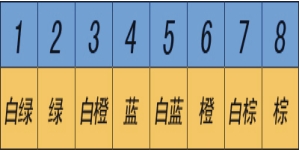

568B:
568A:

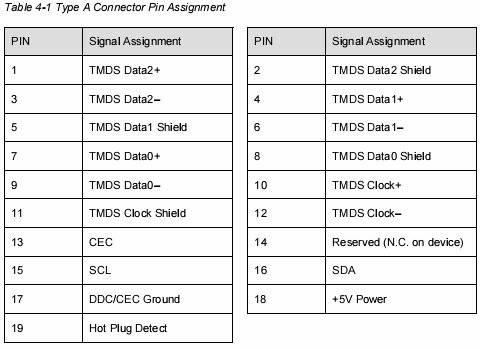

HDMI 引脚定义:HDMI和DVI信号可以对定义相同的针脚做到兼容。
HDMI一共有三种接口,这里贴出最常见的一种。
