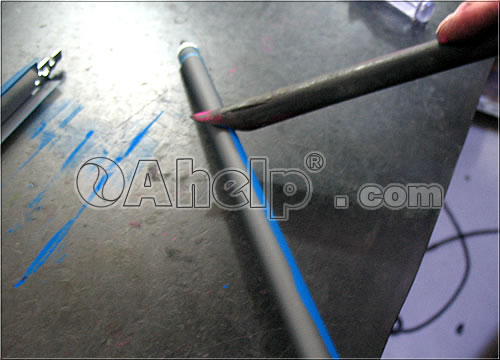

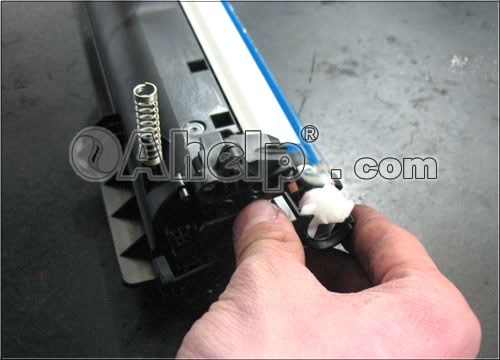

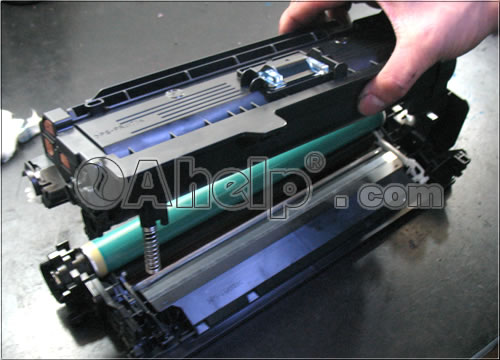

此主题相关图片如下:1、从机器中取出硒鼓。 此主题相关图片如下:2、取下如图弹簧。 此主题相关图片如下:3、先削去铁销外的塑料再如图中撬出铁销。 此主题相关图片如下:4、同样的方法撬下另一侧销钉。 此主题相关图片如下:5、用钳子取出销钉。 此主题相关图片如下:6、分开硒鼓粉仓与废粉仓。 此主题相关图片如下:7、拧下如图中螺丝。 此主题相关图片如下:8、取下侧盖,取下鼓芯及充电辊。 此主题相关图片如下:9、清理废粉仓内碳粉,清洁各配件。
主题相关图片如下:10、清洁充电辊支架。 此主题相关图片如下:11、安装充电辊。 此主题相关图片如下:12、在充电辊铁芯上加少许导电油脂。 此主题相关图片如下:13、粘少许克纳粉擦在废粉仓刮板及刮片上。 此主题相关图片如下:14、鼓芯上也擦少许克纳粉。 此主题相关图片如下:15、安装废粉仓各配件。 此主题相关图片如下:16、拧下粉仓侧盖螺丝。 此主题相关图片如下:17、取下侧盖。 此主题相关图片如下:18、拧下内侧支架螺丝。

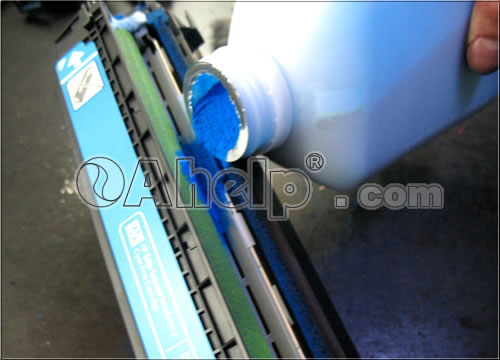

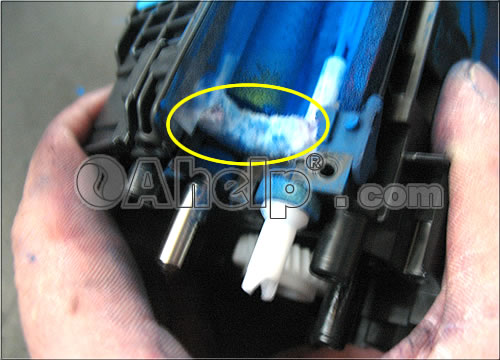

此主题相关图片如下:19、取下支架。 此主题相关图片如下:20、拧下另一侧盖固定螺丝。 此主题相关图片如下:21、取下侧盖。 此主题相关图片如下:22、拧下充电辊支架螺丝,取下。 此主题相关图片如下:23、拧下粉仓刮板固定螺丝,取下刮板。 此主题相关图片如下:24、注意粉仓刮板位置(留下记号, 以便安装)。 此主题相关图片如下:25、清理粉仓内余粉,及粉仓各配件。 此主题相关图片如下:26、倒入碳粉至粉仓中。 此主题相关图片如下:27、可用手转动卷粉辊,把碳粉卷入粉仓内。 此主题相关图片如下:28、清洁两侧毛毡。 此主题相关图片如下:29、安装粉仓各配件。 此主题相关图片如下:30、注意各齿轮位置。

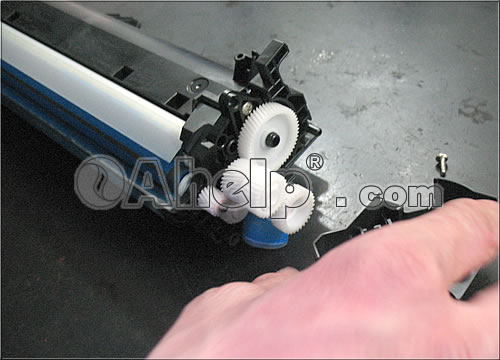

此主题相关图片如下:31、安装侧盖。 此主题相关图片如下:32、合并粉仓与废粉仓。 此主题相关图片如下:33、装上销钉。 此主题相关图片如下:34、另一侧。 此主题相关图片如下:35、装上弹簧。 此主题相关图片如下:36、更换芯片。
