爱普生R230拆机图前面四部已经拆了个七零八落，做事情善始善终吗，接下来同样精彩，我来组装上这台机器，让大家看清楚一点，以免遇到装不上等情况！下面开始。


接上爱普生R230拆机第四部，从这开始安装喽！

吧那个面板的架子放上，用力向下挤压，卡子卡好，这个螺丝紧上固定好框架

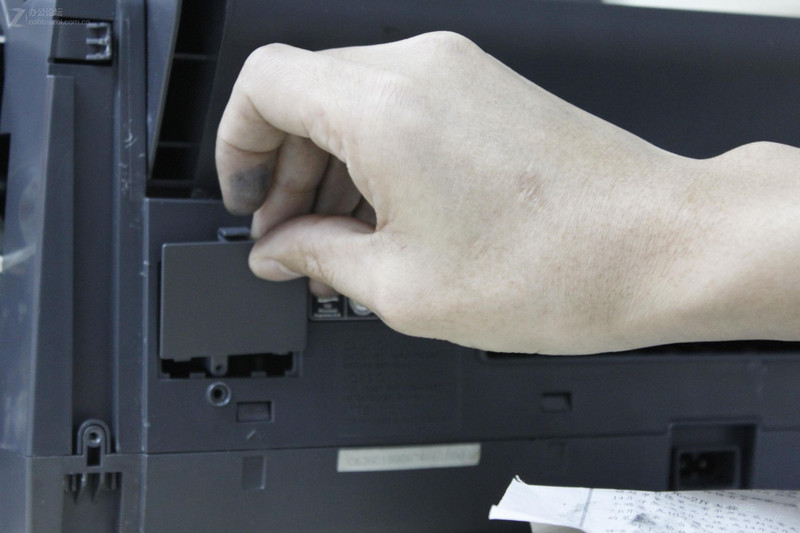

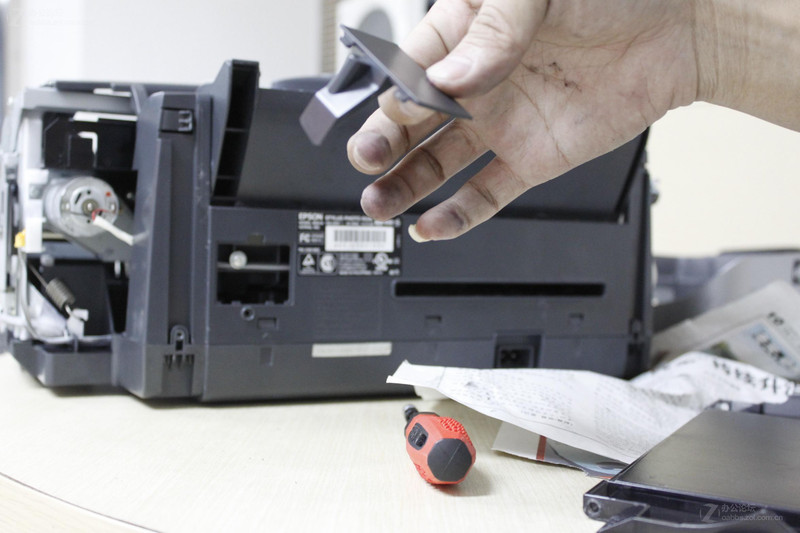

这个小的挡板也放上，也是固定框架的，同时也是纸路的一部分。



塞进去对好螺丝的孔，用螺丝紧上固定好！

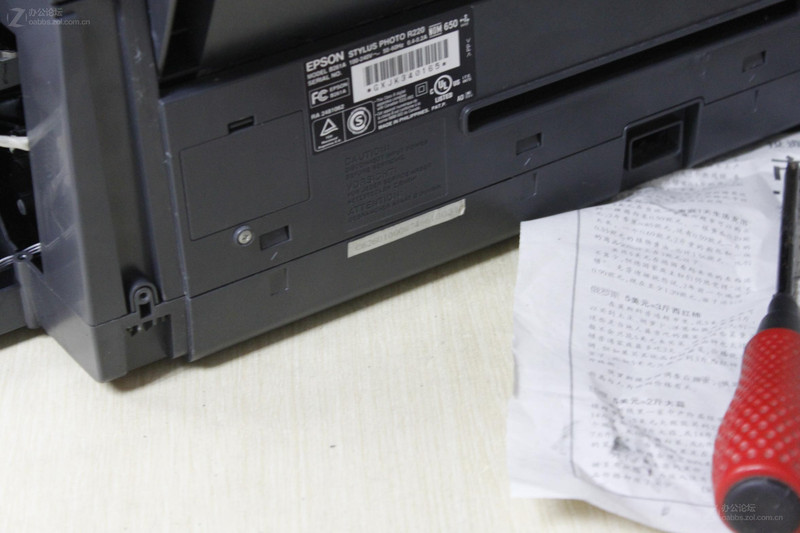

放好以后，上螺丝就可以了！

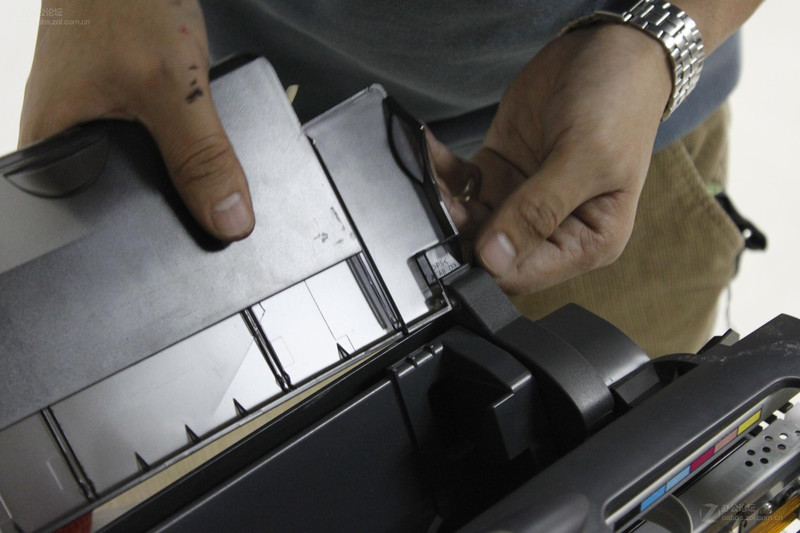

安装进纸口的纸托挡板

进纸口的纸托挡板安装完毕

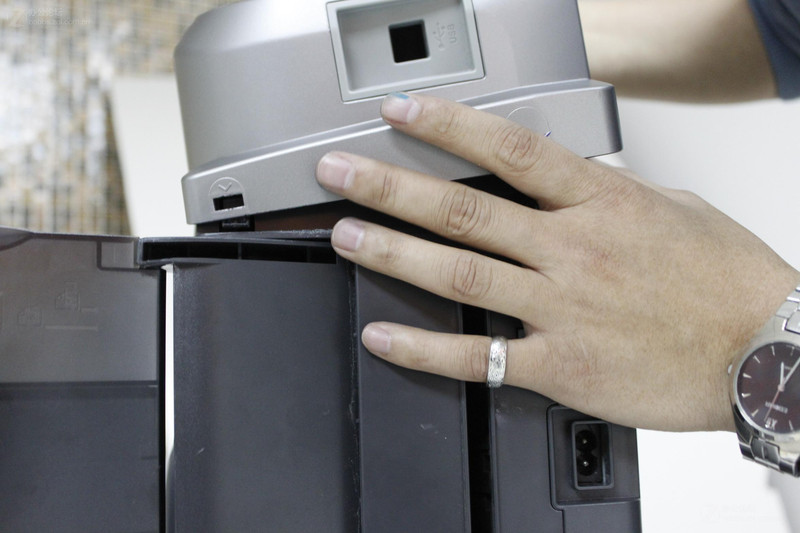

安装侧面两面安装都一样，卡子卡好用力一按就装上了，机器后面的螺丝安装上就好了。

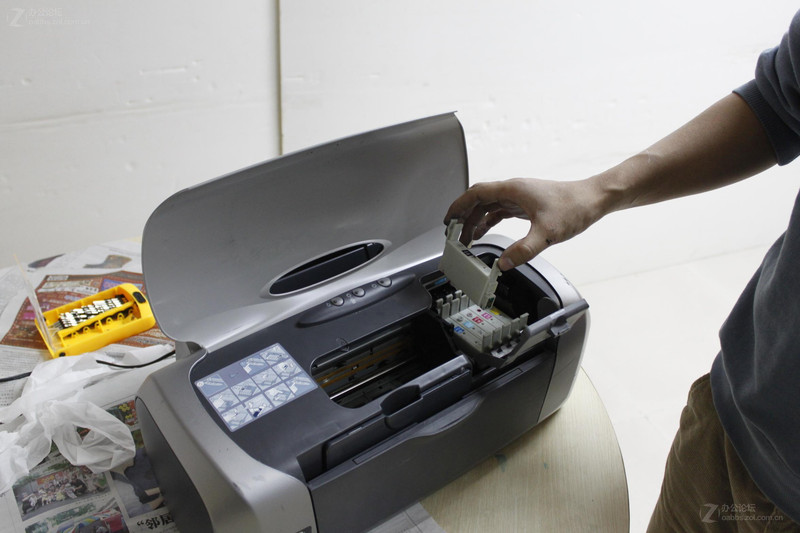

安装墨盒

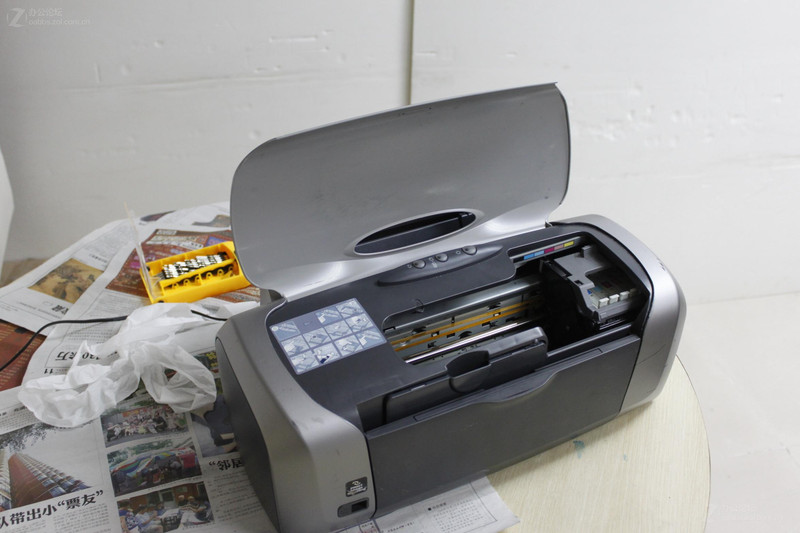

好了，这就大公告成了，所有东西回复原位，这次拆解也就告一段落了，希望对大家有帮助啊
